1、項目情況

安徽涌誠機械有限公司主要生產數控機床制造、塑料加工專用設備制造、鑄造機械制造、工業機器人制造、機械零件、零部件加工、黑色金屬鑄造、金屬廢料和碎屑加工處理、金屬成形機床制造，主要是變頻設備、伺服電機，廠區照明，空調、12 及 24 脈沖中頻爐等，運行過程中會產生大量諧波，造成35kV 進線側諧波超標，供電公司考核不達標。

2、治理方案

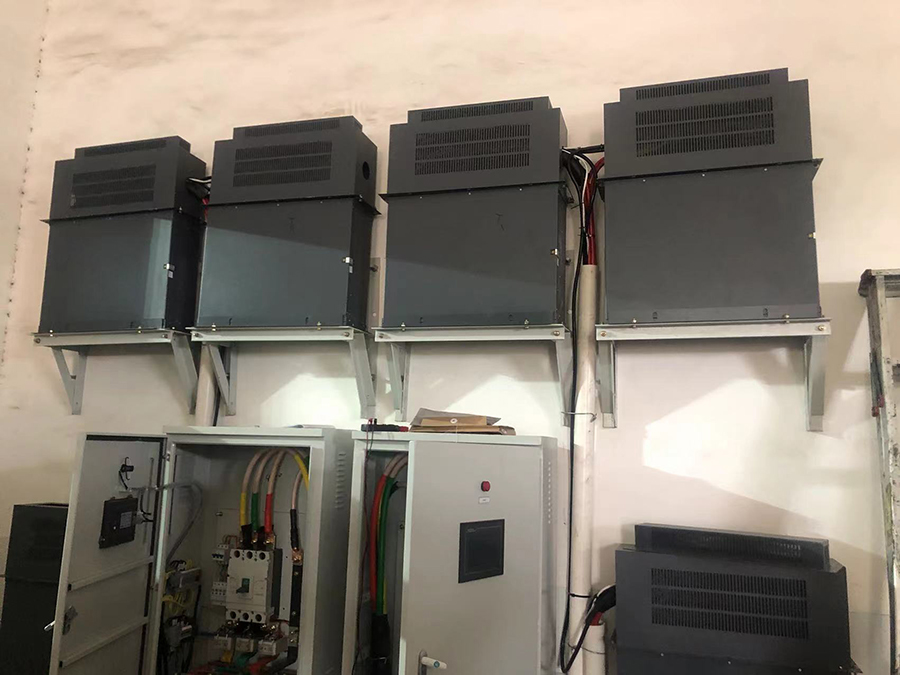

根據現場測試數據，考慮到留有一定裕量，避免治理設備長期滿載運行導致過熱，在1#動力變壓器低壓側配置 400A、2#動力變壓器低壓側配置 450A 、3#動力變壓器低壓側配置 450A有源濾波器進行諧波治理。考慮現場空間原因，本次改造采用壁掛式結構。

3、產生效益

涌城機械35kV 進線全天諧波電流超標，超出限值很多，在加裝HWAPF（有源電力濾波器）后，解決了電網的諧波電能質量問題，各次諧波都降低到國標要求的標準值以下。
